L’essentiel à retenir : le raccordement d’une plaque à induction exige un circuit dédié avec un câble de 6 mm² et un disjoncteur de 32 A. Cette configuration, imposée par la norme NF C 15-100, garantit votre sécurité en supportant les 7 000 watts de l’appareil. Un différentiel de type A est indispensable pour détecter les fuites de courant spécifiques.
La norme NF C 15-100 est catégorique : le raccordement d’une plaque de cuisson exige une section de conducteur en cuivre de 6 mm² pour supporter une intensité de 32 A. Ce montage spécifique permet de transiter les 7 000 watts souvent nécessaires sans risquer la surchauffe de votre installation électrique.
Pourtant, choisir le bon câble alimentation cuisinière induction et réussir son branchement sans faire sauter le disjoncteur peut vite devenir un casse-tête. On fait le point ensemble sur les règles de sécurité et les étapes de raccordement pour une installation fiable.
- Choisir le bon câble pour votre cuisinière à induction
- 3 étapes pour brancher vos fils sans faire d’étincelles
- Pourquoi votre plaque refuse-t-elle de chauffer sur une prise 16 A ?
- Les secrets d’une installation durable et sans surchauffe
Choisir le bon câble pour votre cuisinière à induction
Le raccordement d’une plaque à induction exige un circuit dédié en 6 mm², protégé par un disjoncteur de 32 A et un différentiel de type A, conformément à la norme NF C 15-100. Cette installation garantit que votre système supporte la puissance sans risque.
Vous vous demandez pourquoi une telle rigueur est imposée ? La sécurité de votre foyer en dépend, car la puissance demandée est colossale.
La norme NF C 15-100 et l’obligation du 6 mm²
La norme NF C 15-100 impose une section de 6 mm² pour ce circuit. Cette épaisseur spécifique permet de supporter l’intensité élevée des plaques sans risquer de surchauffe.
Ce conducteur est le seul capable de transiter les 7 000 watts souvent requis. Utiliser du 6 mm² est une obligation de sécurité stricte pour votre installation domestique.
Un câble sous-dimensionné fondrait rapidement. C’est le point de départ de tout projet électrique sérieux.
Le duo gagnant disjoncteur 32 A et différentiel type A
Le circuit doit posséder son propre disjoncteur de 32 ampères dans le tableau. Il protège l’installation contre les surcharges massives. Ce dispositif coupe le courant en cas de problème technique majeur sur l’appareil.
L’interrupteur différentiel 30 mA de type A est indispensable. Il détecte les fuites de courant continu spécifiques à l’induction.
Pour vos projets d’aménagement, visitez homebodesign.fr. La sécurité reste la priorité absolue.

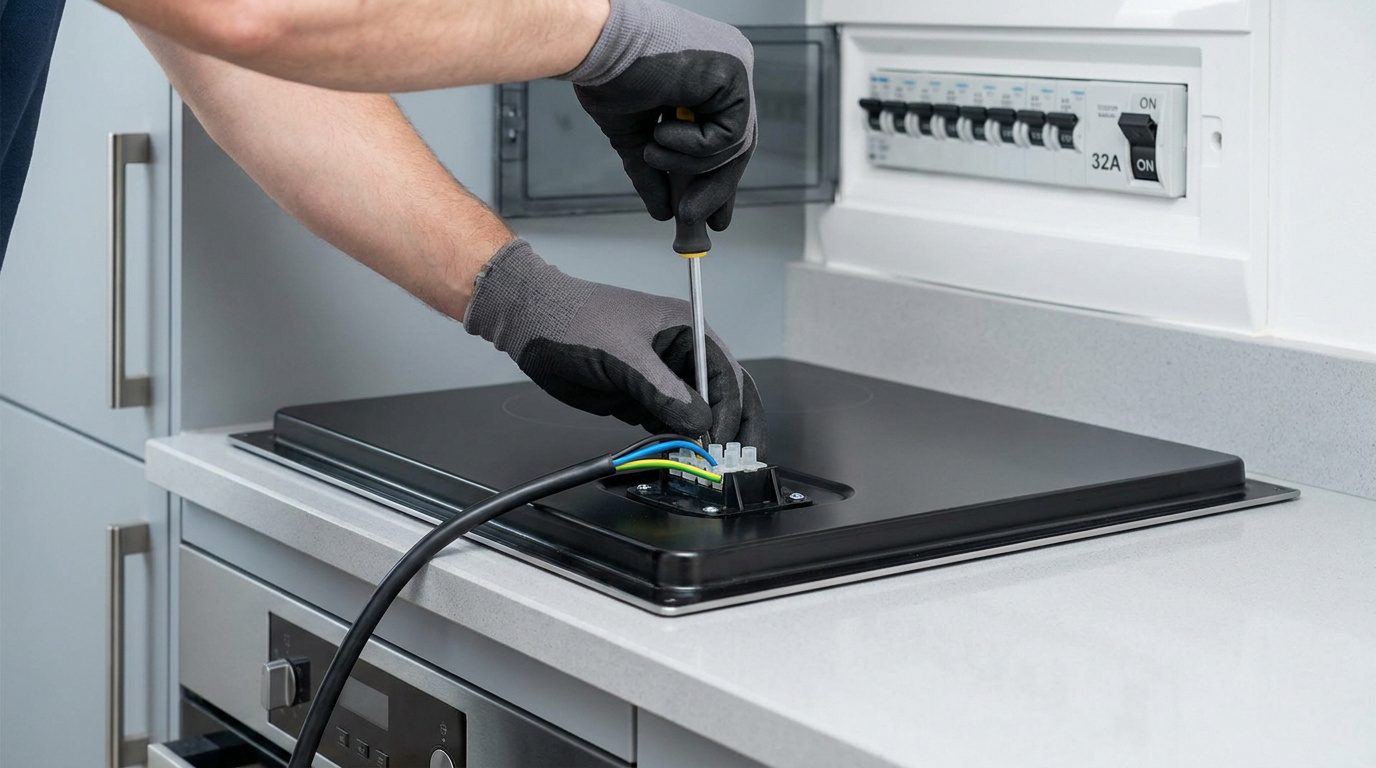

3 étapes pour brancher vos fils sans faire d’étincelles
Une fois le matériel de protection choisi, il faut passer au raccordement physique des conducteurs derrière la plaque.
Repérer la phase, le neutre et la terre sans se tromper
Le code couleur européen facilite l’identification. Le fil bleu correspond au neutre et le vert-jaune à la terre. La phase est généralement marron ou noire sur les câbles récents.
Connectez le bleu sur la borne N. Le fil de terre va sur le symbole spécifique de protection.
La phase se branche sur la borne L. Vérifiez deux fois avant de serrer quoi que ce soit.
Maîtriser le serrage des borniers pour dormir tranquille
Un serrage lâche provoque des arcs électriques invisibles. Ces micro-étincelles génèrent une chaleur intense capable de faire fondre les plastiques. C’est la cause principale des incendies d’origine électrique domestique.
Utilisez un tournevis adapté pour bloquer fermement chaque vis. Tirez légèrement sur chaque fil pour tester sa tenue.
Un mauvais serrage est plus dangereux qu’une absence totale de branchement.
Choisir entre une sortie de câble murale ou une prise 32 A
La sortie de câble avec domino ou bornier est souvent préférée pour sa fiabilité. Elle évite les faux contacts liés aux broches des prises. L’esthétique reste sobre derrière le meuble.
La prise 32 A permet un débranchement rapide pour l’entretien. Elle nécessite toutefois un boîtier mural plus encombrant.
Vous pourriez aussi avoir besoin de mesurer l’angle d’un mur pour ajuster votre meuble. Le câble alimentation cuisinière induction doit rester accessible.
Pourquoi votre plaque refuse-t-elle de chauffer sur une prise 16 A ?
Mais attention, vouloir brancher cet équipement sur une installation standard expose à des risques immédiats.
Le danger réel des rallonges et des circuits non dédiés
Une prise classique de 16 A est limitée à 3 600 watts environ. Une plaque induction en demande le double à pleine puissance. Le disjoncteur sautera systématiquement.
L’usage d’une rallonge est strictement proscrit ici. La section de fil trop fine s’échauffe instantanément sous la charge. Le plastique fond et peut enflammer les matériaux inflammables situés à proximité directe. C’est un risque d’incendie majeur.
- Risque de court-circuit
- Fonte des isolants
- Déclenchement du disjoncteur général
Passer d’un branchement monophasé au triphasé sans paniquer
Certaines plaques puissantes offrent une option de couplage triphasé. Cela permet de répartir la charge sur trois phases différentes. C’est idéal pour ne pas surcharger une seule ligne électrique.
Vérifiez le schéma au dos de l’appareil. Des cavaliers en cuivre permettent de configurer le bornier selon votre installation. Ne modifiez rien sans comprendre le diagramme technique fourni.
| Type de branchement | Tension | Section câble | Intensité |
|---|---|---|---|
| Monophasé | 230V | 6mm² | 32A |
| Triphasé | 400V | 2.5mm² par phase | 16A |
En choisissant le bon câble alimentation cuisinière induction, vous évitez bien des sueurs froides. Bref, restez vigilant sur la puissance totale pour cuisiner sereinement.
Les secrets d’une installation durable et sans surchauffe
Pour finir, quelques vérifications de bon sens garantissent la longévité de votre matériel et votre sécurité.
La liste de contrôle avant la mise sous tension
Utilisez un multimètre pour confirmer l’absence de tension avant de toucher aux fils. Vérifiez la continuité de la terre entre la plaque et le tableau. C’est votre assurance vie électrique.
Lors du passage des câbles dans les gaines, évitez les angles trop droits. Un pincement fragilise l’isolant et crée un point chaud. Laissez toujours un peu de mou derrière l’appareil pour faciliter les futures interventions techniques nécessaires.
Vous pouvez aussi apprendre à tracer des fondations à l’équerre pour vos autres projets de rénovation.
Diagnostiquer un disjoncteur qui saute de manière intempestive
Si le courant coupe quand tous les foyers fonctionnent, votre abonnement est peut-être trop faible. La puissance cumulée dépasse alors la limite souscrite auprès de votre fournisseur d’énergie.
Un disjoncteur qui saute immédiatement après le branchement indique souvent un court-circuit. Vérifiez qu’aucun brin de cuivre ne touche une autre borne. Un mauvais câblage est souvent le coupable.
Si le problème persiste malgré vos vérifications, appelez un professionnel. Une mise en conformité par un électricien qualifié reste la meilleure option. Ne jouez pas avec votre sécurité pour quelques euros.
Sécurisez votre cuisine en installant un circuit dédié de 6 mm² protégé par un disjoncteur 32 A et un différentiel de type A. Un serrage ferme des borniers prévient tout risque d’incendie immédiat. Branchez sereinement votre câble alimentation cuisinière induction pour cuisiner en toute tranquillité. Votre sécurité n’attend pas, passez à l’action dès maintenant !
