Ce qu’il faut retenir : pour garantir un signal stable, vous devez utiliser des gaines ICTA en intérieur et TPC ou PEHD en extérieur, en respectant un diamètre intérieur idéalement triple de celui du câble. Cette marge, couplée à un enfouissement à 60 cm et des courbes larges, protège durablement votre fibre contre les écrasements et facilite toute maintenance future.
Saviez-vous que pour garantir un signal optimal, le diamètre intérieur de votre fourreau doit être au moins trois fois supérieur à celui du câble optique ?
Pourtant, une installation mal préparée ou une gaine pour passer la fibre inadaptée peut rapidement transformer votre raccordement en un véritable casse-tête technique. Nous allons faire le point sur les matériaux à privilégier et les normes de pose pour vous assurer une connexion ultra-rapide sans le moindre blocage.
- Bien choisir sa gaine fibre optique selon l’emplacement
- Les règles d’or pour un dimensionnement et un tracé sans accroc
- Quelles techniques de tirage et quel matériel privilégier ?
- Sécurité et normes à respecter pour votre installation
- 3 solutions concrètes en cas de gaine bouchée ou bloquée
Bien choisir sa gaine fibre optique selon l’emplacement
Le raccordement fibre exige des gaines ICTA en intérieur et TPC ou PEHD en extérieur, avec un diamètre intérieur triple celui du câble. L’enfouissement à 60 cm minimum protège le réseau, complété par un grillage avertisseur vert pour les fourreaux.
Avant de tirer vos câbles, il est utile de comprendre pourquoi le support change tout entre votre salon et votre jardin.

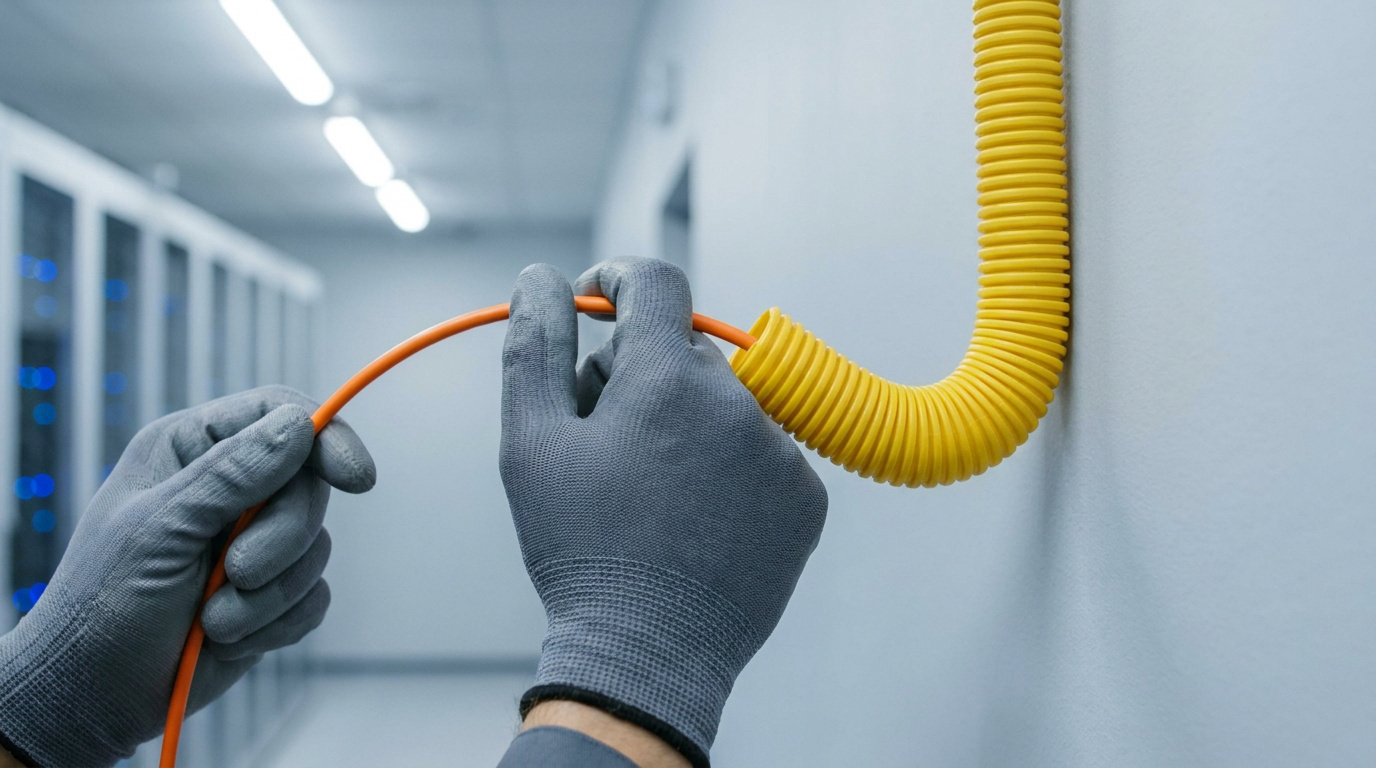

Les fourreaux ICTA pour vos murs intérieurs
La gaine ICTA en polypropylène annelé constitue le standard pour vos cloisons. Sa flexibilité remarquable permet de suivre vos structures sans jamais casser. C’est un choix sûr pour vos murs.
Vous devriez privilégier les modèles fendus. Ils facilitent grandement le passage des câbles déjà équipés de connecteurs fragiles. Cela évite bien des frustrations lors de l’installation.
Distinguez cette installation du câblage blanc apparent. La gaine protège physiquement votre fibre contre les pincements domestiques. Elle assure ainsi une longévité maximale à votre connexion internet.
TPC et PEHD pour une installation enterrée robuste
Comparez bien la résistance des fourreaux TPC et PEHD. Le TPC est annelé pour la souplesse. Le PEHD est souvent lisse et très rigide pour supporter de fortes pressions.
Pensez à la protection contre l’humidité. Ces matériaux bloquent les infiltrations d’eau. Ils résistent aussi parfaitement aux rayons UV extérieurs lors du stockage.
Utilisez impérativement des gaines noires pour votre réseau extérieur. C’est le code couleur standard pour identifier les télécoms enterrés. Cela évite toute confusion lors de futurs travaux.
Les règles d’or pour un dimensionnement et un tracé sans accroc
Après avoir choisi le bon matériau, il faut maintenant s’assurer que les dimensions et le parcours de vos fourreaux permettent un passage fluide du signal.
La règle du diamètre intérieur pour éviter les blocages
La règle d’or impose un diamètre intérieur de gaine égal à trois fois celui du câble. Cela évite les frottements excessifs lors du tirage. Un espace suffisant limite les risques de blocage définitif en cas de légère déformation du conduit.
Privilégiez les standards DN16 à DN32 mm pour vos installations. Ce surdimensionnement facilite grandement les futures interventions techniques. C’est une sécurité indispensable pour la maintenance de votre réseau domestique.
Privilégier les courbes larges aux angles droits
Les angles droits brisent la fibre optique. Des courbes larges préservent l’intégrité du signal lumineux sur toute la distance.
Je vous déconseille formellement les coudes à 90 degrés trop serrés. Ils rendent le tirage impossible. Préférez des coudes à grand rayon pour les cloisons.
Le respect du rayon de courbure est le garant d’une connexion internet stable et performante sur le long terme.
Quelle est la profondeur d’enfouissement requise ?
La gaine pour passer la fibre doit reposer à 60 cm de profondeur. Cela protège le réseau contre le gel hivernal. C’est une norme de sécurité pour les terrains privés.
Gardez vos distances avec les autres réseaux. Évitez la proximité directe avec l’eau ou l’électricité. Utilisez des ancres pour tracer vos fondations si nécessaire.
Posez un grillage avertisseur vert. Il signale la présence des télécoms.
Quelles techniques de tirage et quel matériel privilégier ?
Une fois le tracé enterré ou encastré, la réussite du raccordement dépend entièrement de la méthode employée pour glisser la fibre à l’intérieur.
Utiliser une aiguille de tirage adaptée à votre gaine
Choisissez entre le nylon, la fibre de verre ou l’acier. Le nylon convient aux petits trajets. La fibre de verre est idéale pour les longues distances.
Adaptez la tête de guidage à la section. Une tête flexible franchit mieux les obstacles. Utilisez des lubrifiants spécifiques.
- Aiguille nylon pour intérieur
- Aiguille fibre de verre pour extérieur
- Lubrifiant à base d’eau
- Tête de guidage ressort
Le soufflage de fibre pour les configurations complexes
Le portage à l’air comprimé propulse la fibre. Cette technique limite les tensions mécaniques sur le câble. C’est la solution pour les déploiements complexes.
Cette méthode permet de couvrir des distances très importantes sans effort. Toutefois, elle nécessite un matériel professionnel coûteux. Elle est souvent réservée aux installateurs spécialisés ou aux entreprises.
Gérer les regards intermédiaires sur les longues distances
Installez des boîtes de dérivation tous les 30 mètres. Ces points de coupure facilitent le tirage par étapes. Ils permettent de vérifier l’état du fourreau.
Le point de branchement optique centralise les connexions. C’est l’interface entre le réseau public et votre installation privée.
Pensez à soigner votre aménagement extérieur lors de la pose de ces regards. Une gaine pour passer la fibre bien protégée garantit votre débit futur.
Sécurité et normes à respecter pour votre installation
Au-delà de l’aspect pratique, la conformité aux normes de sécurité garantit la pérennité de votre logement et la protection des occupants.
Comprendre la classe CPR pour la protection incendie
La norme EN 61386-22 régit les conduits annelés. Elle assure que les matériaux ne propagent pas les flammes. C’est une obligation légale en intérieur.
Les exigences FRLSOH limitent les fumées toxiques. C’est crucial dans les établissements recevant du public. Les copropriétés imposent souvent ces standards stricts.
Vérifiez toujours le marquage sur la gaine. Il garantit la conformité européenne du produit.
Pourquoi conserver votre ligne cuivre existante ?
La loi interdit de supprimer le réseau cuivre historique. Il sert de secours en cas de panne fibre. C’est un patrimoine technique national.
Ne partagez pas la gaine avec l’électricité. Les interférences peuvent nuire au signal. Maintenez un réseau télécom privatif bien distinct et isolé.
Préserver l’ancien assure une transition sereine. C’est une précaution utile pour l’avenir.
Accessoires de fixation et finition du réseau
Utilisez des manchons pour raccorder les sections. L’étanchéité aux entrées de gaines bloque les rongeurs. Ils aiment grignoter les câbles tendres.
Protégez mécaniquement les sorties de dalle. Des fourreaux de protection évitent le cisaillement du câble optique.
Consultez ce guide sur une https://www.homebodesign.fr/vmc-bruyante-que-faire/ pour illustrer le confort acoustique. Votre gaine pour passer la fibre mérite ce soin.
3 solutions concrètes en cas de gaine bouchée ou bloquée
Malgré toutes les précautions, il arrive que le chemin soit obstrué, rendant le passage de la fibre impossible sans une intervention ciblée.
Diagnostiquer et localiser un obstacle dans le fourreau
Utilisez une caméra endoscopique pour voir l’obstacle. Mesurez la distance du blocage avec votre aiguille. Cela permet de localiser précisément le problème.
L’écrasement ou l’accumulation de terre sont des causes fréquentes. Parfois, un ancien câble bloque le passage. Identifier la nature du bouchon est la première étape cruciale du dépannage.
Astuces pour déboucher ou réparer une gaine endommagée
Un aspirateur industriel aspire les petits débris. Pour les sédiments durs, utilisez la technique du furet. Cela déloge les bouchons de terre accumulée.
| Problème | Solution préconisée | Outil nécessaire |
|---|---|---|
| Terre/Sable | Hydrocurage haute pression | Hydrocureuse |
| Écrasement | Réparation locale du conduit | Pelle et manchon |
| Câble emmêlé | Mouvements de rotation | Aiguille rigide |
| Humidité | Séchage par air pulsé | Compresseur d’air |
Que faire si le câble refuse d’avancer ?
Tentez des mouvements de va-et-vient lents. Cela peut débloquer la tête de l’aiguille. N’utilisez jamais une force excessive sur la fibre.
Sachez quand renoncer pour éviter la rupture. Une fibre cassée est irréparable. En dernier recours, créez un nouveau cheminement extérieur discret.
Parfois, un ragréage de sol permet de cacher une nouvelle gaine pour passer la fibre.
Pour réussir votre installation, retenez l’importance de choisir une gaine adaptée aux normes EN 61386-22, de respecter des courbes larges et d’anticiper le tirage avec un diamètre suffisant. En appliquant ces conseils dès maintenant, vous garantissez la pérennité de votre connexion. Sécurisez votre réseau futur pour une sérénité numérique totale.
