L’essentiel à retenir : pour maximiser le rendement de votre pompe à chaleur, installez-la impérativement à l’extérieur, à 3 mètres du bassin, sur une dalle stable avec un kit by-pass. Ce montage, placé après la filtration, permet de réguler le débit d’eau et facilite l’entretien. Un disjoncteur courbe D est indispensable pour sécuriser le démarrage et protéger durablement votre installation électrique.
Une pompe à chaleur bien installée peut restituer jusqu’à cinq fois l’énergie qu’elle consomme pour chauffer votre bassin. Pourtant, un mauvais raccordement ou un emplacement confiné suffit à faire chuter ce rendement et à transformer votre investissement en gouffre électrique. On se retrouve alors souvent avec une eau désespérément tiède malgré une facture qui s’envole.
Pour éviter ces déceptions, je vous aide à décrypter le schéma installation pompe à chaleur piscine afin de réussir vos branchements hydrauliques et électriques en toute sécurité. On fait le point ensemble sur les règles d’or pour un montage efficace.
- Où placer votre pompe à chaleur pour un rendement optimal ?
- 3 étapes pour réussir le raccordement hydraulique
- Sécuriser le branchement électrique et l’asservissement
- Premier démarrage et réflexes pour l’entretien

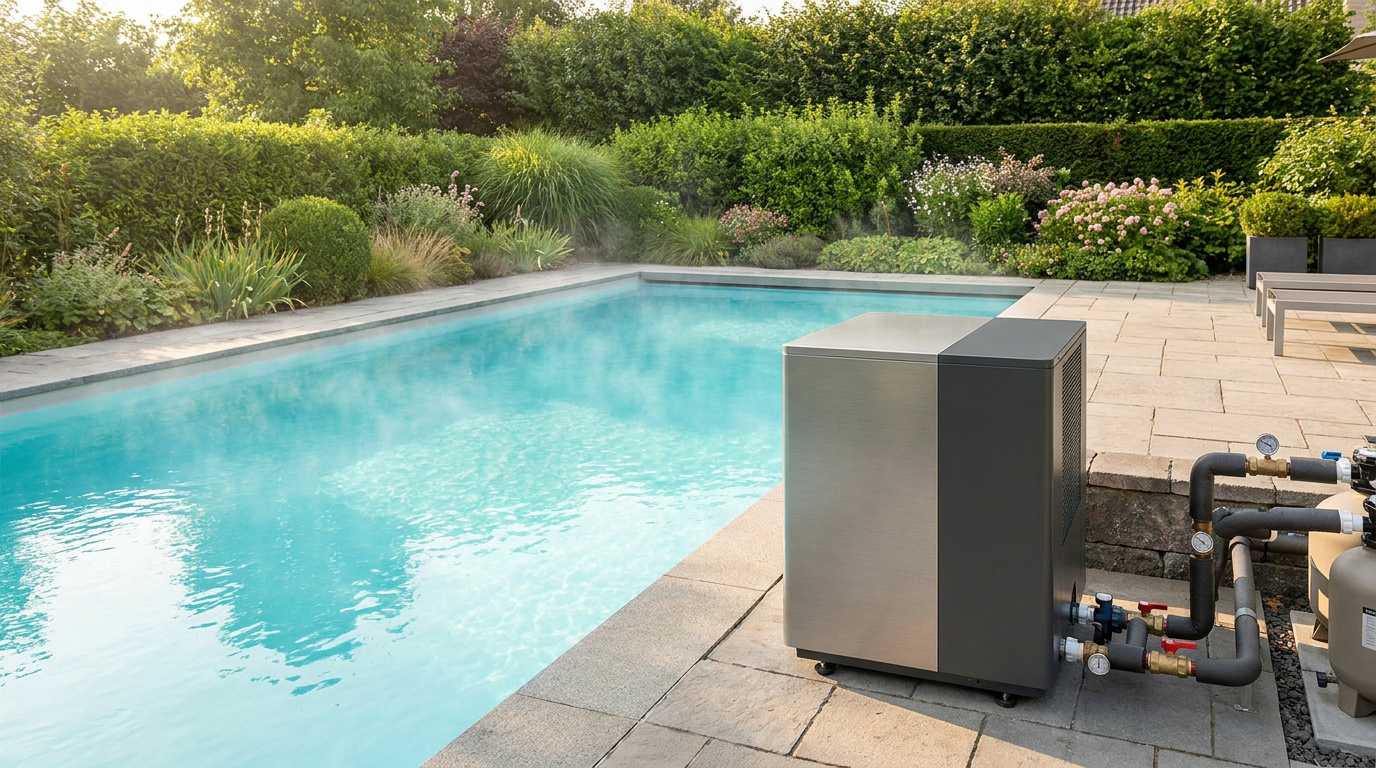

Où placer votre pompe à chaleur pour un rendement optimal ?
L’installation exige une distance de 3 mètres du bassin, une dalle béton stable et un kit by-pass. Ces éléments garantissent un flux d’air dégagé, essentiel pour le rendement thermique.
Pour passer d’un simple équipement à un système performant, la première étape consiste à respecter scrupuleusement les zones de respiration de votre machine.
Respecter les distances de sécurité et de flux d’air
Vous devez légalement placer l’unité à 3 mètres minimum de l’eau. Prévoyez aussi un dégagement de 50 cm derrière l’évaporateur. Cela évite l’aspiration d’air vicié et protège votre matériel.
Un obstacle devant le ventilateur provoque le recyclage de l’air froid. Cela chute drastiquement le COP de la machine. L’air doit circuler librement pour capter les calories extérieures. Une mauvaise ventilation augmente inutilement votre facture d’électricité.
N’installez jamais votre PAC dans un local technique fermé sans gainage spécifique. L’appareil a besoin d’un volume d’air constant. En fait, bien choisir l’ Emplacement pompe bassin : bien choisir son installation est le secret d’une eau chaude sans ruiner votre budget.
Stabiliser l’appareil sur un support adapté
Je préconise une dalle béton de 10 cm d’épaisseur pour une stabilité parfaite. Une surface plane empêche les torsions du châssis. C’est la base pour un montage durable et serein.
Les plots anti-vibrations absorbent efficacement les résonances du compresseur. Ces accessoires surpassent les simples patins en caoutchouc. Ils protègent vos oreilles et celles du voisinage.
Les vibrations non traitées peuvent, à terme, fragiliser les soudures du circuit frigorifique et provoquer des fuites de gaz.
Pensez enfin à l’évacuation des condensats via un tuyau de drainage dédié. L’eau ne doit pas stagner sous l’unité. Prévoyez une légère pente pour faciliter cet écoulement naturel et propre.
3 étapes pour réussir le raccordement hydraulique
Une fois l’emplacement stabilisé, le cœur du travail réside dans la connexion de l’appareil à votre circuit d’eau existant.
Le rôle central du kit by-pass dans votre circuit
Le kit by-pass se compose de trois vannes indispensables. Il sert à dériver le flux d’eau vers votre pompe à chaleur. Sans lui, vous ne pouvez pas réguler finement le débit.
Ce montage permet aussi d’isoler la machine pour l’entretien. Vous nettoyez ainsi l’échangeur sans couper la filtration. Le by-pass est obligatoire pour protéger durablement votre installation hydraulique.
- Vanne d’entrée : gère l’arrivée d’eau froide
- Vanne de sortie : contrôle le retour d’eau chaude
- Vanne centrale : ajuste le débit global
Installer la PAC après la filtration et avant le traitement
Respectez toujours cet ordre : pompe, filtre, puis pompe à chaleur. L’eau doit être parfaitement propre avant l’échangeur. Cela évite d’encrasser inutilement les composants internes de l’appareil.
Placez impérativement les systèmes de traitement, comme l’électrolyseur, après la PAC. Les produits chimiques concentrés sont agressifs. Ils corrodent rapidement les métaux présents dans votre unité de chauffage.
Utilisez des raccords unions pour simplifier le démontage hivernal. Si l’étanchéité vous inquiète, consultez notre guide sur le raccord automatique plomberie pour comprendre les principes de base. C’est plus simple qu’il n’y paraît.
Ajuster les vannes pour équilibrer la pression
Fermez partiellement la vanne centrale pour envoyer l’eau vers la PAC. Surveillez le manomètre de votre machine. L’aiguille doit rester dans la zone verte. Un débit excessif empêche une bonne chauffe.
Guettez les bulles d’air aux buses de refoulement du bassin. L’air signale souvent un raccord mal serré. Vérifiez vos joints avant de valider définitivement l’installation. C’est une étape de vérification indispensable.
| Symptôme | Cause probable | Action recommandée |
|---|---|---|
| Pression trop basse | Vanne trop ouverte | Fermer la vanne centrale |
| Pression trop haute | Vanne trop fermée | Ouvrir la vanne centrale |
| Pas de circulation | Pompe filtration éteinte | Allumer la filtration |
Sécuriser le branchement électrique et l’asservissement
Après l’eau, passons à l’énergie, car une PAC mal alimentée est un danger pour vous et votre matériel.
Normes NF C 15-100 et protection différentielle
Vous devez impérativement prévoir une ligne dédiée. Utilisez un disjoncteur courbe D pour absorber l’appel de courant au démarrage. La sécurité de votre installation commence par ce choix technique.
Installez un différentiel de 30 mA en tête de ligne. La section du câble varie selon la distance du tableau. Pour 15 mètres, du 3G2.5 mm² suffit souvent. Ne négligez jamais la mise à la terre.
Pour vos autres projets électriques, consultez notre guide sur le câble cuisinière induction. Vous y comprendrez mieux la gestion des sections de fils.
L’asservissement à la pompe de filtration
L’asservissement couple votre PAC à la filtration. Votre machine ne doit chauffer que si l’eau circule réellement. Ce branchement protège l’échangeur thermique d’une surchauffe qui serait fatale.
Réalisez le branchement sur le contacteur de puissance. La PAC détecte alors le flux via son contrôleur interne. C’est une sécurité électronique vitale. Ne shuntez jamais ce contrôle pour votre tranquillité.
Un asservissement correctement câblé garantit que votre pompe à chaleur ne fonctionnera jamais à sec, évitant ainsi la destruction du compresseur.
Premier démarrage et réflexes pour l’entretien
Tout est branché, il est maintenant temps de lancer la machine et de prévoir sa protection future.
Vérifications d’usage et gestion des codes erreurs
Vérifiez l’ouverture des vannes du by-pass avant d’allumer l’écran. Purger l’air du circuit hydraulique est crucial. Attendez quelques minutes pour que les pressions se stabilisent.
Décryptez le code « EE3 » ou « Low Flow » qui indique souvent un débit insuffisant. Ajustez alors la vanne centrale du by-pass. Consultez la notice pour les codes spécifiques.
Si vous rencontrez des soucis techniques, voyez comment réparer votre machine à glaçons, les principes de froid sont similaires.
Préparer l’hivernage pour protéger votre investissement
Vidangez totalement l’échangeur avant les premières gelées. Dévissez les raccords unions pour laisser l’eau s’écouler. Le gel peut fendre le titane à l’intérieur de la cuve. C’est une panne irréparable et coûteuse. Soyez extrêmement vigilant en automne.
Nettoyez l’évaporateur avec un jet d’eau basse pression. Retirez les feuilles mortes et les poussières accumulées.
Recouvrez l’unité avec une housse d’hivernage respirante. Cela évite la condensation tout en protégeant la carrosserie des intempéries.
Suivre un schéma d’installation de pompe à chaleur piscine précis garantit un rendement optimal grâce au kit by-pass et à une protection électrique courbe D. Installez vite votre unité sur une dalle stable pour profiter d’une eau chaude durablement. Maîtrisez votre confort dès aujourd’hui pour plonger tout l’été !
