L’essentiel à retenir : Pour garantir une image nette et un fonctionnement fiable, adaptez la section de votre câble à la distance séparant l’écran de la platine. Utilisez du 0,75 mm² jusqu’à 25 mètres et passez impérativement à 1,5 mm² au-delà pour éviter les pertes de signal. Privilégier un cuivre blindé protège durablement votre installation contre les parasites électromagnétiques.
Une section de câble inadaptée est responsable de la majorité des pannes sur les installations de visiophonie situées à plus de 30 mètres de l’habitation. Il est donc crucial de choisir le bon conducteur pour garantir une image nette et un son fluide.
On se retrouve souvent face à un écran noir ou une gâche qui refuse de s’ouvrir à cause d’une simple chute de tension en bout de ligne. Dans cet article, on va faire le point ensemble sur les règles de câblage visiophone pour sécuriser votre installation durablement.
- Quel câble choisir pour votre câblage visiophone ?
- Les règles d’or pour un raccordement électrique fiable
- Raccordement du portail et de la gâche électrique
- Astuces de pro pour une pose durable et sans parasites
Quel câble choisir pour votre câblage visiophone ?
Pour une installation fiable, utilisez un câble 2 fils de 0,75 mm² jusqu’à 50 mètres et passez à 1,5 mm² au-delà pour éviter les chutes de tension. Privilégiez impérativement le cuivre blindé aux fils téléphoniques classiques afin d’éliminer les parasites. Cette sélection rigoureuse garantit la stabilité du signal dès le raccordement des premières sections de cuivre.
Le choix de la section est la première étape pour réussir votre installation sans mauvaise surprise.
Adapter la section de fil à la distance
La distance séparant votre platine de rue de l’écran intérieur dicte le diamètre nécessaire. Une section inadaptée provoque des pertes de signal majeures en bout de ligne.
Voici les seuils techniques. Pour moins de 50 mètres, le 0,75 mm² suffit largement. Au-delà, passez impérativement sur du 1,5 mm². Cette précaution évite les écrans noirs ou les ouvertures de gâche capricieuses.
Une section de câble trop faible est la première cause de panne sur les visiophones installés à plus de 30 mètres de la maison.
Qualité du cuivre et rôle du blindage
Bannissez le câble téléphonique trop fin. Le signal vidéo demande une conductivité parfaite que seul un cuivre de haute qualité peut offrir durablement en extérieur.
Les paires torsadées réduisent les bruits électroniques. Ce type de structure interne protège efficacement la clarté de vos échanges audio.
Sachez que choisir et brancher le câble de votre cuisinière induction demande la même rigueur, car la qualité du raccordement électrique s’applique aussi aux courants faibles.
Vérifiez toujours la présence d’un blindage aluminium. Cette barrière est indispensable contre les ondes électromagnétiques polluantes qui dégradent l’image.
Les règles d’or pour un raccordement électrique fiable
Une fois le bon câble en main, la réussite de votre installation repose sur la précision des branchements et le respect strict des normes électriques.
Polarité et protection de l’électronique
Identifiez scrupuleusement les borniers positifs et négatifs. Une inversion peut endommager les composants sensibles de votre moniteur intérieur. Prenez votre temps pour chaque fil.
De nombreux modèles modernes intègrent la fonction polarity protect. Cette sécurité électronique bloque le courant en cas d’erreur de branchement. C’est un vrai filet de sécurité pour les néophytes.
Coupez l’alimentation générale avant toute manipulation. Travailler hors tension est la seule manière d’éviter les courts-circuits accidentels. La sécurité de votre matériel en dépend directement.
Séparation des courants et gainage
Ne mélangez jamais les fils du visiophone avec les câbles de puissance 230V. Cette proximité crée des interférences visuelles désagréables. Utilisez des conduits distincts pour chaque réseau.
Glissez vos câbles dans des gaines ICTA pour le passage enterré. Cette protection mécanique préserve l’isolant des agressions du sol et de l’humidité. C’est un gage de longévité indéniable.
Le câblage visiophone demande de la rigueur, alors voici les points de vigilance à respecter lors de vos travaux de terrassement :
- Profondeur de tranchée de 60cm minimum
- Utilisation de grillage avertisseur rouge
- Respect des distances de séparation de 20cm entre courants forts et faibles
Raccordement du portail et de la gâche électrique
Le visiophone ne sert pas qu’à voir, il doit aussi piloter vos accès avec une réactivité sans faille.
Câblage du contact sec pour la motorisation
Reliez les bornes spécifiques nommées Gate Lock à votre moteur de portail. Ce branchement utilise un contact sec, agissant comme un simple interrupteur sans envoyer de tension externe.
Configurez ensuite l’ouverture totale ou partielle selon vos besoins. Cette option est idéale pour laisser passer un piéton sans ouvrir tout le battant.
| Type d’accès | Type de branchement | Tension requise | Usage recommandé |
|---|---|---|---|
| Portail motorisé | Contact sec | Pas de tension | Ouverture automatique |
| Gâche électrique standard | 12V DC/AC | Courant impulsionnel | Portillon classique |
| Serrure haute sécurité | Contact sec | Pas de tension | Accès renforcé |
Branchement sécurisé de la gâche électrique

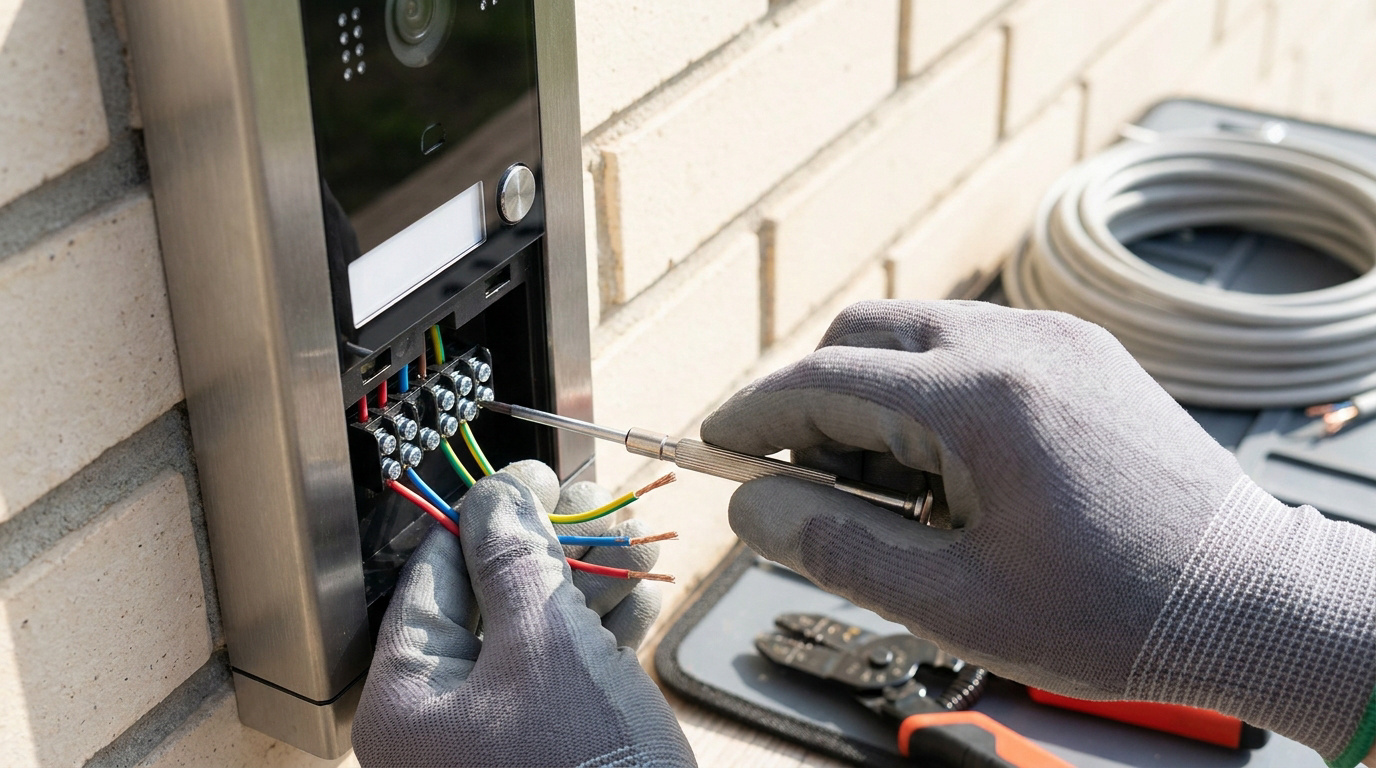

Raccordez les deux fils de votre gâche directement sur la platine de rue. C’est elle qui fournit généralement l’impulsion électrique nécessaire au déverrouillage de la serrure.
Vérifiez que l’alimentation de la serrure est compatible avec la sortie de votre platine. Un manque de puissance empêcherait l’ouverture physique du portillon.
Testez systématiquement le déverrouillage depuis votre moniteur intérieur avant de refermer les boîtiers. Un simple clic doit confirmer que le mécanisme réagit correctement à votre commande.
Astuces de pro pour une pose durable et sans parasites
Pour finir, quelques réglages de terrain feront la différence entre une installation médiocre et un système professionnel qui dure des années.
Hauteur de pose et étanchéité de la platine
Fixez votre caméra à environ 1m60 du sol. Cette hauteur offre un angle de vue optimal pour identifier vos visiteurs, quelle que soit leur taille ou leur position.
Appliquez un joint de silicone sans acétone sur le contour du boîtier. Cette barrière empêche l’eau de pluie de s’infiltrer derrière la platine et de corroder les circuits.
Orientez l’objectif pour éviter l’exposition directe au soleil. Les contre-jours violents rendent souvent l’image totalement inexploitable en plein après-midi.
Diagnostic des bruits et sifflements parasites
Réalisez toujours un montage provisoire sur table avant la fixation définitive. Cela permet de valider le bon fonctionnement du matériel sans avoir à démonter toute votre installation murale.
Identifiez l’origine des larsens ou des grésillements audio. Souvent, un simple réglage du volume sur la platine de rue suffit à éliminer ces sifflements désagréables pour l’utilisateur.
Vérifiez fermement le serrage de chaque connexion sur les borniers. Un fil mal inséré est la source principale de micro-coupures et de bruits parasites.
Pour réussir votre installation, retenez qu’une section de câble adaptée à la distance et un blindage en cuivre sont les piliers d’un signal sans parasites. Appliquez maintenant ces règles de branchement et protégez votre platine avec du silicone pour garantir la longévité de votre matériel. Sécurisez votre accès dès aujourd’hui pour profiter d’un accueil parfaitement fluide et serein.
