L’essentiel à retenir : la réussite de votre installation repose sur un moteur adapté au poids de votre porte, idéalement 600N pour 7m². Un équilibrage parfait des ressorts et un dégagement de 60 mm sont cruciaux pour la longévité du système. Ce projet sécurise votre accès tout en automatisant votre quotidien grâce à des réglages précis et une maintenance régulière.
Un kit de motorisation pour porte de garage coûte généralement entre 150 et 400 euros, un investissement qui transforme radicalement votre confort quotidien. Pour une porte standard de 7 m², un moteur délivrant une force de traction de 600 Newtons suffit amplement à assurer une ouverture fluide.
Pourtant, on finit souvent par s’épuiser sur une installation qui grince ou qui force à cause d’un mauvais alignement. Je vais vous aider à réussir votre installation moteur porte de garage en détaillant chaque étape, du choix de la puissance aux raccordements électriques sécurisés.
- Réussir votre installation moteur porte garage : choix et compatibilité
- 3 étapes pour le montage mécanique du système
- Comment réussir vos raccordements électriques et la sécurité ?
- Réglages finaux et maintenance pour un automatisme durable
Réussir votre installation moteur porte garage : choix et compatibilité
La motorisation nécessite un dégagement de 60 mm sous plafond et un équilibrage parfait des ressorts. Un kit de 600N à 1000N coûte entre 150 et 400 euros hors pose. L’analyse de la structure mécanique conditionne la fiabilité de l’automatisme, notamment la configuration de la porte.
Analyser le type de porte et l’espace
Distinguez bien les modèles sectionnels des basculants. Les portes non débordantes exigent impérativement un bras adaptateur spécifique pour fonctionner correctement.
Mesurez avec précision la retombée de linteau. Vérifiez aussi l’espace latéral disponible pour fixer vos rails de guidage.
Contrôlez enfin l’encombrement total du rail. Le système doit pouvoir se loger entièrement dans votre garage sans aucune gêne.
Puissance moteur et budget à prévoir
Calculez la force de traction nécessaire. Une porte de 7m² demande 600N, tandis que les modèles lourds nécessitent au moins 1000N.
Côté budget, prévoyez un investissement cohérent. Comptez environ 250 euros pour acquérir un kit de milieu de gamme fiable.
Prévoyez aussi les petites fournitures indispensables. Choisissez des chevilles robustes et adaptées à la nature réelle de votre plafond.
État mécanique et garantie constructeur
Testez manuellement l’équilibre du panneau. Il doit rester stable à mi-hauteur. Un mauvais équilibrage fatigue votre installation moteur porte garage.
Vérifiez que les roulettes coulissent sans aucune résistance. C’est le moment idéal pour réussir la fixation de votre porte de garage durablement.
Lisez attentivement vos clauses de garantie. Certains fabricants imposent une pose par un professionnel pour assurer la couverture complète.
3 étapes pour le montage mécanique du système
Après avoir validé la compatibilité, passons maintenant à l’action avec l’assemblage physique des composants.
Outils et protections individuelles
Avant de démarrer l’installation moteur porte de garage, préparez votre équipement pour travailler efficacement :
- Perforateur
- Jeu de clés à douille
- Niveau à bulle
- Tournevis isolés
- Escabeau stable
- Gants de protection et lunettes
Sécuriser la zone de travail est votre priorité. Travaillez toujours à deux pour manipuler le rail central sans risque de chute.
Portez un casque léger. Les fixations au plafond génèrent souvent des projections de poussière ou de béton.

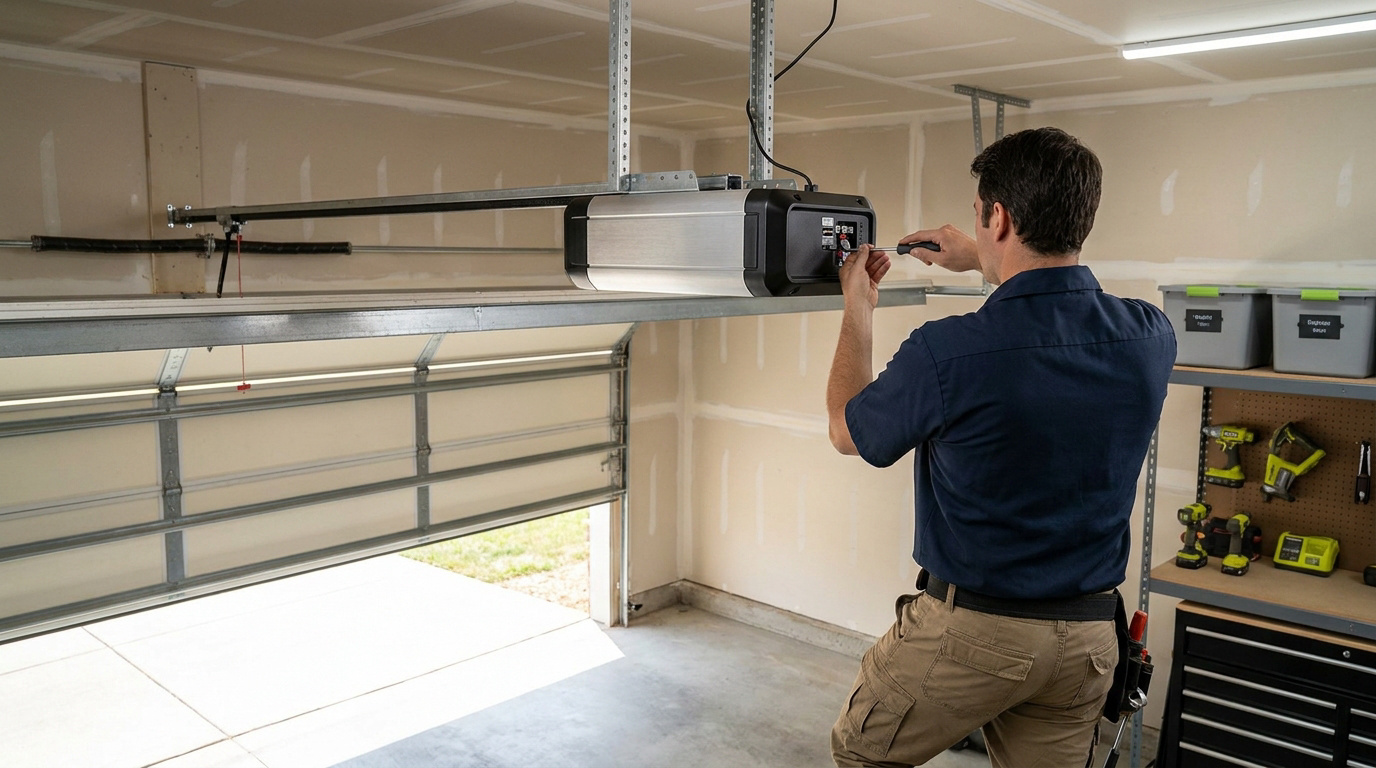

Assembler le rail et fixer le bloc moteur
Emboîter les segments du rail au sol. Vérifiez que la chaîne ou la courroie est bien tendue selon les repères. Un rail mal aligné provoque des craquements.
Fixer le bloc moteur aux suspentes métalliques.
La solidité de l’ancrage au plafond détermine la sécurité de l’installation sur le long terme, évitez les chevilles plastiques bas de gamme.
Contrôler l’horizontalité parfaite du rail. Utilisez votre niveau à bulle avant le serrage définitif.
Relier le bras de liaison à la structure
Installer la ferrure d’entraînement sur le panneau supérieur. Centrez-la parfaitement pour éviter tout déséquilibre lors de la poussée. Utilisez des vis auto-foreuses si le cadre est métallique.
Connecter le bras articulé au chariot du rail. Réglez l’angle pour que la fermeture soit totale et hermétique.
Tester le mouvement à la main. Le chariot doit coulisser sans point dur sur toute la longueur.
Comment réussir vos raccordements électriques et la sécurité ?
Une fois la structure en place, il est temps de donner vie au moteur par un câblage rigoureux.
Alimenter le moteur via une prise dédiée
Branchez votre appareil sur une prise de terre conforme. La ligne doit être protégée par un disjoncteur de 10A ou 16A. Évitez surtout les rallonges volantes pour cette installation.
Masquez les câbles dans des goulottes propres. Pensez aussi à bien choisir et brancher le câble de votre cuisinière induction pour votre cuisine.
Vérifiez la tension réseau. Une sous-tension bloque le moteur par grand froid.
Installer les cellules et le signal lumineux
Positionnez les cellules photoélectriques à 20 cm du sol. Elles stoppent la fermeture si un obstacle coupe le faisceau infrarouge. C’est une sécurité vitale pour les enfants.
Raccordez le feu orange clignotant sur le linteau extérieur. Il prévient les piétons de la sortie imminente d’un véhicule. Utilisez du câble 2×0.75mm² pour ce branchement.
Testez l’alignement des capteurs. Le voyant passe au vert fixe quand tout est correct.
Configurer le système de débrayage manuel
Fixez le cordon de secours sur le chariot. Il permet de désolidariser le moteur en cas de panne électrique. Apprenez aussi comment ouvrir votre porte de garage sans électricité ? facilement.
Installez un kit de déverrouillage extérieur. C’est indispensable si votre garage n’a pas d’autre accès piétonnier pour entrer.
Faites un essai réel. Tirez sur la poignée et vérifiez que la porte coulisse librement.
Réglages finaux et maintenance pour un automatisme durable
Le montage est terminé, mais la précision des réglages finaux garantira la pérennité de votre matériel.
Programmer les butées et tester la sécurité
Lancez l’apprentissage automatique du cycle. Le moteur mémorise la force nécessaire et les points d’arrêt. Posez un carton au sol pour tester la détection d’obstacle. La porte doit remonter immédiatement au moindre contact physique.
Ajustez la sensibilité si nécessaire via le menu. Une force trop élevée peut endommager la structure en cas de blocage.
Télécommandes et pilotage par smartphone
Appairez les émetteurs radio un par un. Appuyez sur le bouton de programmation du moteur puis sur celui de la télécommande. Répétez l’opération pour chaque utilisateur.
Connectez la passerelle Wi-Fi pour le contrôle distant. Vous pourrez ainsi vérifier l’état de la porte depuis votre bureau via une application mobile.
Sécurisez les accès numériques. Utilisez un mot de passe complexe pour votre compte domotique.
Entretien périodique et vérifications
| Élément | Fréquence | Action recommandée |
|---|---|---|
| Galets et rails | Semestrielle | Nettoyage et lubrification |
| Ressorts | Semestrielle | Test de tension |
| Fixations moteur | Annuelle | Resserrage |
| Batteries télécommande | Annuelle | Remplacement annuel |
Lubrifiez uniquement avec un spray silicone. Évitez la graisse épaisse qui retient la poussière et encrasse les mécanismes.
Inspectez les câbles d’acier. Remplacez-les dès l’apparition du moindre signe d’effilochage ou de rouille.
Réussir votre motorisation de porte de garage exige un choix de puissance adapté, un montage mécanique précis et des réglages de sécurité rigoureux. Dès aujourd’hui, vérifiez l’équilibre de votre structure pour garantir la longévité de votre automatisme. Profitez enfin du confort d’un accès fluide et sécurisé au quotidien.
